ข้อกำหนดการระบายอากาศสำหรับสถานีย่อยประเภทกล่องคืออะไร?

เฮ้ ฉันเป็นซัพพลายเออร์ของสถานีย่อยประเภทกล่องและวันนี้ฉันอยากจะพูดคุยเกี่ยวกับข้อกำหนดการระบายอากาศสำหรับอุปกรณ์ชิ้นส่วนที่ดีเหล่านี้ สถานีย่อยประเภทกล่องมีความสำคัญอย่างยิ่งในระบบการกระจายพลังงาน พวกเขาถูกใช้เพื่อก้าวลงสูง - ไฟฟ้าแรงดันไฟฟ้าไปสู่ระดับที่ปลอดภัยและใช้งานได้สำหรับบ้านธุรกิจและสิ่งอำนวยความสะดวกทุกประเภท แต่เช่นเดียวกับเครื่องจักรชิ้นใดพวกเขาต้องการการระบายอากาศที่เหมาะสมเพื่อทำงานให้ดีที่สุดและยาวนาน

ทำไมการระบายอากาศจึงมีความสำคัญ

ก่อนอื่นมาดูกันว่าทำไมการระบายอากาศจึงเป็นเรื่องใหญ่ เมื่อสถานีย่อยประเภทกล่องทำงานส่วนประกอบไฟฟ้าภายในจะสร้างความร้อน ความร้อนนี้ส่วนใหญ่ผลิตโดยหม้อแปลงหม้อแปลงเบรกเกอร์และอุปกรณ์อื่น ๆ หากความร้อนนี้ไม่ได้รับการจัดการอย่างเหมาะสมมันอาจนำไปสู่ปัญหามากมาย

ประเด็นสำคัญอย่างหนึ่งคืออุณหภูมิสูงสามารถลดประสิทธิภาพของส่วนประกอบไฟฟ้าได้ ตัวอย่างเช่นหม้อแปลงถูกออกแบบมาให้ทำงานภายในช่วงอุณหภูมิที่แน่นอน เมื่ออุณหภูมิสูงกว่าช่วงนี้ความต้านทานในขดลวดจะเพิ่มขึ้นซึ่งหมายถึงพลังงานที่สูญเปล่าเป็นความร้อนมากขึ้น สิ่งนี้ไม่เพียง แต่มีค่าใช้จ่ายมากขึ้นในแง่ของค่าไฟฟ้า แต่ยังทำให้ความเครียดเป็นพิเศษกับอุปกรณ์

ปัญหาอีกประการหนึ่งคือความร้อนที่มากเกินไปสามารถทำให้อายุการใช้งานของส่วนประกอบสั้นลง วัสดุฉนวนที่ใช้ในหม้อแปลงและส่วนอื่น ๆ สามารถลดลงได้เร็วขึ้นที่อุณหภูมิสูง สิ่งนี้สามารถนำไปสู่การสลายของฉนวนซึ่งอาจทำให้เกิดวงจรสั้นและความล้มเหลวทางไฟฟ้าอื่น ๆ และมาเผชิญหน้ากันไม่มีใครต้องการไฟฟ้าดับเพราะสถานีย่อยที่ร้อนเกินไป!

ข้อกำหนดการระบายอากาศขั้นพื้นฐาน

ดังนั้นข้อกำหนดการระบายอากาศขั้นพื้นฐานสำหรับสถานีย่อยประเภทกล่องคืออะไร? ทุกอย่างเริ่มต้นด้วยการเปิดช่องระบายอากาศที่เพียงพอ ช่องเปิดเหล่านี้ช่วยให้อากาศบริสุทธิ์เข้าสู่สถานีย่อยและอากาศร้อนเพื่อหลบหนี ขนาดและจำนวนของช่องเปิดเหล่านี้ขึ้นอยู่กับปัจจัยบางอย่างเช่นขนาดของสถานีย่อยการจัดอันดับพลังงานของอุปกรณ์ภายในและอุณหภูมิแวดล้อม

สำหรับสถานีย่อยประเภทกล่องขนาดเล็กเช่นสถานีย่อยประเภทกล่อง 10kvaระบบระบายอากาศธรรมชาติที่เรียบง่ายอาจเพียงพอ การระบายอากาศตามธรรมชาติใช้งานได้โดยใช้ความแตกต่างของความหนาแน่นของอากาศระหว่างอากาศร้อนภายในสถานีย่อยและอากาศที่อยู่ด้านนอก อากาศร้อนขึ้นและออกจากช่องระบายอากาศส่วนบนในขณะที่อากาศบริสุทธิ์ถูกดึงเข้ามาผ่านช่องเปิดล่าง

อย่างไรก็ตามสำหรับสถานีย่อยขนาดใหญ่หรือที่อยู่ในพื้นที่ที่มีอุณหภูมิสูงโดยรอบอาจจำเป็นต้องมีการระบายอากาศเชิงกล ระบบระบายอากาศเชิงกลใช้พัดลมเพื่อบังคับให้อากาศเข้าและออกจากสถานีย่อย สิ่งนี้ทำให้มั่นใจได้ว่าการไหลเวียนของอากาศที่สอดคล้องกันมากขึ้นและการกระจายความร้อนที่ดีขึ้น

การคำนวณข้อกำหนดการระบายอากาศ

การคำนวณข้อกำหนดการระบายอากาศที่แน่นอนอาจเป็นเรื่องยาก มันเกี่ยวข้องกับการพิจารณาความร้อนที่เกิดจากแต่ละองค์ประกอบภายในสถานีย่อย สำหรับหม้อแปลงการสร้างความร้อนสามารถประเมินได้ตามการจัดอันดับพลังงานและประสิทธิภาพ เบรกเกอร์วงจรและอุปกรณ์อื่น ๆ ยังช่วยให้ภาระความร้อนโดยรวม

สมมติว่าคุณมีสถานีย่อยประเภทกล่องที่มีหม้อแปลงขนาดใหญ่ คุณต้องทราบพลังที่ได้รับการจัดอันดับของหม้อแปลงซึ่งเป็นปัจจัยโหลดของมัน (กำลังไฟที่ใช้จริงมากเพียงใด) และประสิทธิภาพ การสูญเสียความร้อนของหม้อแปลงสามารถคำนวณได้โดยใช้สูตร: การสูญเสียความร้อน = (1 - ประสิทธิภาพ) x กำลังโหลด

เมื่อคุณคำนวณภาระความร้อนทั้งหมดของส่วนประกอบทั้งหมดคุณสามารถกำหนดอัตราการไหลเวียนของอากาศที่ต้องการ โดยปกติจะวัดเป็นลูกบาศก์เมตรต่อชั่วโมง (m³/h) อัตราการไหลเวียนของอากาศควรเพียงพอที่จะรักษาอุณหภูมิภายในสถานีย่อยภายในช่วงที่ยอมรับได้

ข้อควรพิจารณาในการออกแบบสำหรับการระบายอากาศ

เมื่อออกแบบระบบระบายอากาศสำหรับสถานีย่อยประเภทกล่องมีบางสิ่งที่ควรคำนึงถึง ก่อนอื่นการเปิดช่องระบายอากาศควรได้รับการปกป้องจากองค์ประกอบ ฝนหิมะและฝุ่นทั้งหมดอาจทำให้เกิดปัญหาได้หากพวกเขาเข้าไปในสถานีย่อย ดังนั้นคุณจะต้องติดตั้งบานเกล็ดหรือตัวกรองเพื่อป้องกันสิ่งนี้

ที่ตั้งของช่องระบายอากาศก็มีความสำคัญเช่นกัน ควรวางไว้ในวิธีที่ส่งเสริมการไหลเวียนของอากาศที่ดี ตัวอย่างเช่นช่องเปิดที่ต่ำกว่าควรอยู่ด้านข้างที่ลมพัดผ่านและช่องเปิดด้านบนควรอยู่ในฝั่งตรงข้าม สิ่งนี้ช่วยในการสร้างร่างธรรมชาติที่ปรับปรุงการระบายอากาศ

การพิจารณาการออกแบบอีกประการหนึ่งคือเค้าโครงของอุปกรณ์ภายในสถานีย่อย ส่วนประกอบควรจัดเรียงในลักษณะที่ช่วยให้อากาศไหลไปรอบ ๆ ได้อย่างอิสระ นี่อาจหมายถึงการออกจากพื้นที่เพียงพอระหว่างหม้อแปลงเบรกเกอร์และอุปกรณ์อื่น ๆ

เปรียบเทียบกับอุปกรณ์ไฟฟ้าอื่น ๆ

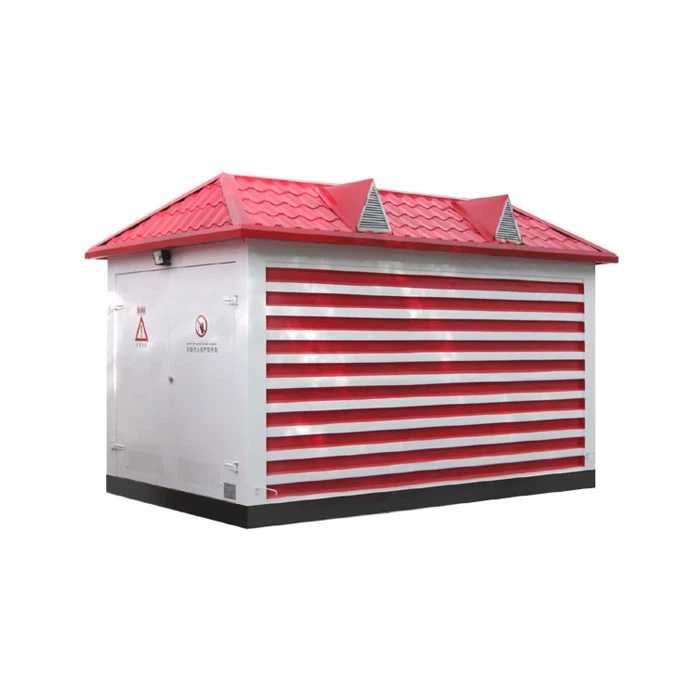

เป็นเรื่องที่น่าสนใจที่จะเปรียบเทียบข้อกำหนดการระบายอากาศของสถานีย่อยประเภทกล่องกับอุปกรณ์ไฟฟ้าประเภทอื่น ๆ เช่นสถานีสลับ- สถานีสลับส่วนใหญ่จะใช้สำหรับการสลับและควบคุมการไหลของกระแสไฟฟ้าและโดยทั่วไปจะมีลักษณะความร้อน - การสร้างที่แตกต่างกัน

สถานีสลับมักจะมีความร้อนน้อยลง - อุปกรณ์สร้างเมื่อเทียบกับสถานีย่อยประเภทกล่อง อย่างไรก็ตามพวกเขายังคงต้องการการระบายอากาศที่เหมาะสมเพื่อป้องกันการสะสมของอากาศร้อนและเพื่อป้องกันส่วนประกอบไฟฟ้าจากความชื้นและฝุ่น ข้อกำหนดการระบายอากาศสำหรับสถานีสลับมักจะมีความต้องการน้อยกว่าสำหรับสถานีย่อยประเภทกล่อง แต่ก็ยังต้องได้รับการออกแบบอย่างระมัดระวัง

การบำรุงรักษาระบบระบายอากาศ

เมื่อติดตั้งระบบระบายอากาศแล้วสิ่งสำคัญคือต้องรักษาไว้ให้ดี ซึ่งรวมถึงการทำความสะอาดช่องระบายอากาศและตัวกรองเป็นประจำ ฝุ่นและเศษเล็กเศษน้อยสามารถสะสมเมื่อเวลาผ่านไปการปิดกั้นการไหลเวียนของอากาศและลดประสิทธิภาพของระบบระบายอากาศ

ต้องมีการตรวจสอบแฟน ๆ ในระบบระบายอากาศเชิงกลอย่างสม่ำเสมอ ตรวจสอบให้แน่ใจว่าพวกเขาทำงานได้อย่างราบรื่นและมอเตอร์อยู่ในสภาพดี สัญญาณใด ๆ ของการสึกหรอหรือความเสียหายควรได้รับการแก้ไขทันทีเพื่อป้องกันการพังทลาย

มาตรฐานอุตสาหกรรมการประชุม

มีมาตรฐานอุตสาหกรรมและข้อบังคับที่ควบคุมข้อกำหนดการระบายอากาศสำหรับสถานีย่อยประเภทกล่อง มาตรฐานเหล่านี้อยู่ในสถานที่เพื่อให้แน่ใจว่าความปลอดภัยและความน่าเชื่อถือของระบบการกระจายพลังงาน เมื่อออกแบบและติดตั้งระบบระบายอากาศสิ่งสำคัญคือต้องปฏิบัติตามมาตรฐานเหล่านี้

ตัวอย่างเช่นมาตรฐานบางอย่างระบุอัตราการไหลเวียนของอากาศขั้นต่ำต่อกิโลวัตต์ของความร้อนที่เกิดขึ้น คนอื่น ๆ อาจต้องการการใช้ตัวกรองบางประเภทหรือการป้องกันการเปิดช่องระบายอากาศกับสัตว์ขนาดเล็ก

บทสรุป

โดยสรุปการระบายอากาศที่เหมาะสมเป็นสิ่งสำคัญสำหรับการทำงานที่ปลอดภัยและมีประสิทธิภาพของสถานีย่อยชนิดกล่อง ไม่ว่าจะเล็กสถานีย่อยประเภทกล่อง 10kvaหรือสถานีย่อยขนาดใหญ่อุตสาหกรรมการได้รับการระบายอากาศที่ถูกต้องสามารถช่วยให้คุณปวดหัวได้มากในระยะยาว

หากคุณอยู่ในตลาดสำหรับสถานีย่อยประเภทกล่องหรือต้องการคำแนะนำเกี่ยวกับข้อกำหนดการระบายอากาศอย่าลังเลที่จะเข้าถึง เรามีความเชี่ยวชาญและประสบการณ์เพื่อช่วยให้คุณเลือกสถานีย่อยที่เหมาะสมและออกแบบระบบระบายอากาศที่ตรงกับความต้องการของคุณ คุณสามารถตรวจสอบช่วงของเราSubStations ประเภทกล่องบนเว็บไซต์ของเราและเริ่มการสนทนาเกี่ยวกับข้อกำหนดเฉพาะของคุณ มาทำงานร่วมกันเพื่อให้พลังของคุณไหลลื่น!

การอ้างอิง

• คู่มือการกระจายพลังงานไฟฟ้าโดย F. Richard Brown
• มาตรฐานสำหรับการออกแบบสถานีย่อยไฟฟ้าที่เผยแพร่โดยองค์กรอุตสาหกรรมที่เกี่ยวข้อง
